BricsCAD Mechanical
Vytvořte si vlastní plechový díl
Pomocí nástrojů pro přímé modelování a používání 3D vazeb můžete pracovat i s plochami bez ohledu na to, zda byly vytvořeny v BricsCADu nebo importovány - stejně jako pracujete s tělesy. V plochách můžete vyřezávat otvory nebo je rušit, zadáním tloušťky můžete z ploch vytvářet tělesa.

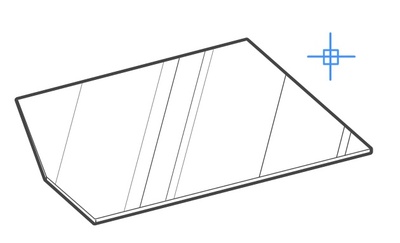

- Vytvořte základní desku ze 2D profilu
- Vytvořte ohyby šablonováním ze 3D křivek
- Generujte skořepinu ze 3D tělesa
- Importujte plechové díly z jiných CAD systemů
Proveďte návrh
Navrhněte plechový díl bez jakýchkoli omezení
- Vytvářejte desky tažením za hrany
- Posuňte a natočte desky
- Dělte a spojujte desky

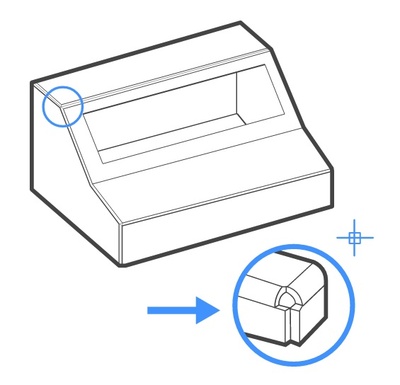

- Vkládejte ohybové a rohové reliéfy
- Konvertujte ostré hrany na ohyby a spoje
- Přepínejte mezi ohyby a spoji
- Volte typy rohových reliéfů (pravoúhlý, kruhový nebo tvaru V)
- Odstraňte nadbytečné desky
- Změňte tloušťku a opravte tělesa plechových dílů
Dokončete plechový díl

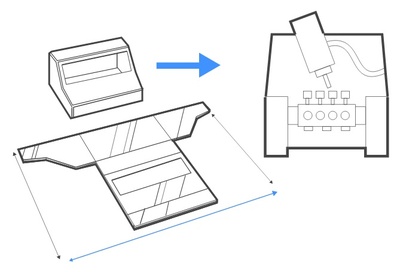

Rozvin plechových dílů můžete generovat automaticky a pak exportovat do 2D souborů .dxf nebo 3D souborů .osm pro následné použítí v mnoha systémech počítačové podpory obrábění (systémech CAM) - umožňujících nesting, řezání a ohýbání.
- Rozvinutý tvar plechového dílu
- Export geometrie dílu
- Export 3D modelů pro systémy CAM
Návrhář plechových dílů vyžaduje BricsCAD Platinum
