Novinky Solid Edge 2020

SIEMENS PLM Software uveřejnil novou verzi Solid Edge pod názvem Solid Edge 2020. Verze je zaměřena zejména na spolupráci s CAMem, PDM/PLM, ElektroCAD, Simulace prouděníNová generace nástrojů pro návrh špičkových výrobků

Solid Edge 2020 společnosti Siemens přináší inženýrům řešení pro vývoj výrobků nové generace. Nejlepší návrh elektroniky a plošných spojů ve své třídě. Plně integrovaná simulační analýza. Nejnovější nástroje subtraktivní a aditivní výroby. Nové funkce správy požadavků. A také možnost bezplatné a bezpečné cloudové spolupráce na projektech.

Zajímavé novinky Solid Edge 2020

Vylepšení příkazu „Ohyb spojením profilů“

Pomocí triangulace bylo možné vytvořit značky, pomocí kterých se nechal ve výrobě ohyb „nalámat“.

Nyní Solid Edge přímo tyto ohyby vytváří a jsou zahrnuté i do tabulky ohybů

Pomocí mapování vrcholů určit výsledný tvar plechu

A nakonec zvolit tvar vyříznutí v rohu, kde se ohyby potkávají

Nový příkaz „Výštip vyboulení rohu“

Ohýbáním dochází k pěchování materiálu, které můžete ošetřit v rohu novým výštipem různých tvarů a velikostí.

Hledání komponent v sestavě

Hledat součásti, podsestavy a ostatní komponenty můžete rychle dle zvolených vlastností, jako název, číslo dokumentu, materiál apod.

Režim velkých sestav

Rychlé přepnutí Solid Edge do módu pro práci s velkými sestavami pro výrazné urychlení práce v Solid Edge

Přesíťování modelu

Umožní lepší práci s naskenovaným modelem, vytvoří novou síť, která je výkonově i datově mnohem méně náročná.

Lepší rozpoznání oblastí

Opraví a vyhladí plochy modelu

Zarovnání síťovaného tělesa

Natočení (srovnání) tělesa podle jakéhokoliv souřadnicového systému

Skici řezu

Řez roviny a síťovaného tělesa vytváří funkční skici potřebné pro další práci s modelem.

Automatické měřítko skici

První, případně jediná řídící kóta ve skice mění měřítko celého náčrtu.

Porovnání dvou mo­delů

Porovnání dle geometrie a vlastností s možností generování zprávy do HTML, 3D pdf a Word

Vyšší výkon v sestavách

Statistické údaje sestavy

Nyní zobrazují i počet těles v jednotlivých součástech

Oprava vazeb pro rámové konstrukce a potrubí

Vazby mezi komponentami rámu se obnoví i při změně komponenty na jinou a není třeba vazby opravovat.

Řez podle roviny

Pro snadné vytváření řezů za pomoci až tří rovin bez nutnosti kreslit řez.

Pole ve skice

Rozšíření možností při tvorbě pole. Nyní lze zadat pro obdélníková pole přímo úhel, a lze polem kopírovat přímo objekty ve skice.

Vylepšení „Vysunutí tažením“

Nová možnost pod krokem „Osa“. Dříve mohlo docházet ke změně tvaru během tažení, nyní při tažení lze zachovat tvar, velikost a orientaci.

Vylepšené PMI

Poznámku PMI lze nyní přiřadit více plochám nebo hranám.

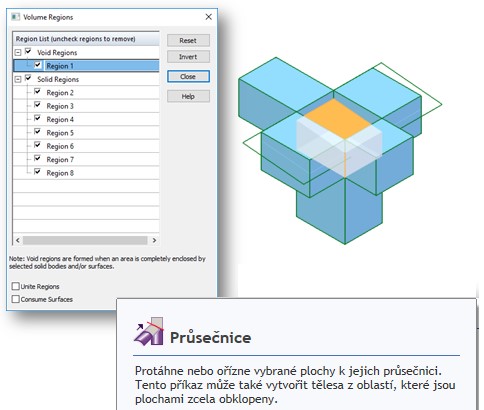

Vylepšený příkaz „Průsečnice“

Nyní nabízí možnost jednoduššího ořezávání a práci s modely s více tělesy díky rozpoznávání oblastí.

Vylepšený příkaz „Oříznout“

Nyní podporuje lepší práci s oblastmi, kde je možné je invertovat.

Vylepšený příkaz „Kontrola geometrie“

Nyní má možnost opravit síťované těleso, kde chyby které nelze opravit budou smazány a díry v síti budou vyplněny podle uživatelského nastavení.

Nastavení „vyřazení“ ve výkresech

Vhodné pro rozsáhlé výkresy, kde v závislosti na velikosti objektu a přiblížení budou některé objekty „vyřazeny“

Zjednodušení geometrie sítě při importu z ACADu

Vylepšení základního uživatelského rozhraní

Výchozí motiv nyní obsahuje sadu užitečných příkazů.
