Plovoucí okno
Oddělené grafické okno pro lepší možnosti zobrazení modelu
![](/file/wisiwig/images/obrazek_2021-11-01_110933.png)

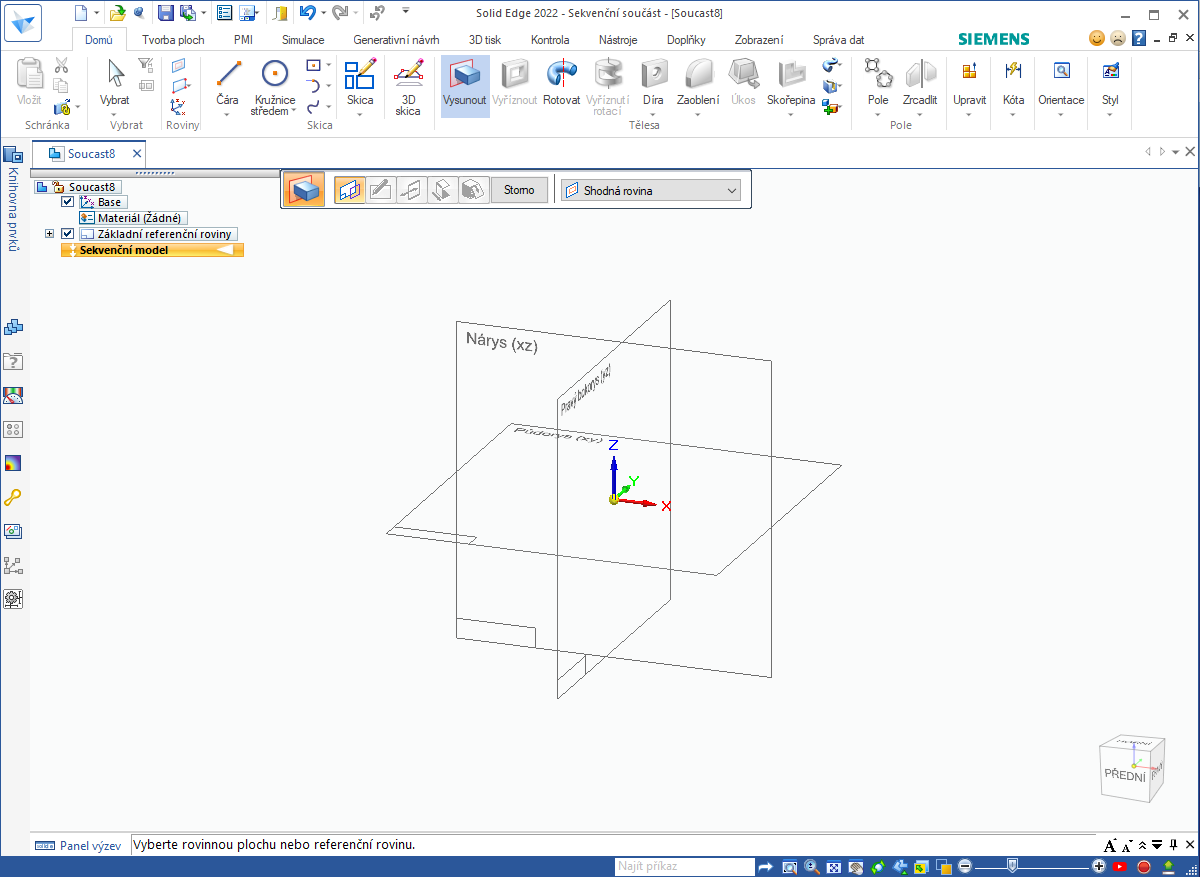

Zobrazit základní referenční roviny při spuštění příkazu
Automatické zobrazení referenčních rovin po spuštění prvního příkazu
![](/file/wisiwig/images/obrazek_2021-11-01_122148.png)
Automatické doplňování při hledání příkazu
![](/file/wisiwig/images/obrazek_2021-11-01_122308.png)
Možnost vytvoření nového modelu na stránce pro otevírání
![](/file/wisiwig/images/obrazek_2021-11-01_122429.png)
Správce plovoucích licencí
![](/file/wisiwig/images/obrazek_2021-11-01_123951.png)
Přeskočení příkazu "Skica"
Redukuje počet kroků pro kreslení skic přímou volbou kreslícího nástroje.
![](/file/wisiwig/images/obrazek_2021-11-10_110112.png)
Kontextová nabídka při kreslení ve skice
Po vybrání objektu se zobrazí nabídka několika základních funkcí pro daný objekt.
![](/file/wisiwig/images/obrazek_2021-11-09_101728.png)
Je také možné zvolit si příkaz z pásu karet i pro funkce, které tuto možnost dříve nepodporovali.
Inteligentní výběr
Funkce inteligentního výběru je dostupná už i ve skice v modelu, ne jen ve výkresu, dostává další možnost výběru a Solid Edge nyní zobrazuje počet vybraných položek.
![](/file/wisiwig/images/obrazek_2021-11-10_133305.png)
![](/file/wisiwig/images/obrazek_2021-11-10_133324.png)
![](/file/wisiwig/images/obrazek_2021-11-10_133409.png)
Kuželosečky
Nyní podporují kótu pro délku křivky, zaoblování, zkosení, odsazení, 2D pole a další.
Vylepšení kót
Ve 2D i 3D skice ve všech prostředích lze pro změnu kóty kliknout kdekoliv na kótu, ne jen na hodnotu, nebo s pomocí ALT, jako bylo doposud.
Díra
Ve skice pro příkaz díra lze nyní použít vazbu symetricky
![](/file/wisiwig/images/obrazek_2021-11-10_134344.png)
Automatické měřítko i ve 3D skice
![](/file/wisiwig/images/obrazek_2021-11-10_110359.png)
Nové příkazy v 3D skice
3D zrcadlení, symetricky, pevná sada, uzamknout a vedení.
![](/file/wisiwig/images/obrazek_2021-11-10_113404.png)
Vylepšení 3D křivky
3D křivka v 3D skice dostala novou funkcionalitu v podobě průchodu klíčových bodů, válcových ploch apod.
![](/file/wisiwig/images/obrazek_2021-11-10_114256.png)
Rovnicí řízená křivka
Součástí 3D skici je nový příkaz pro tvorbu křivek podle rovnice.
![](/file/wisiwig/images/obrazek_2021-11-09_101517.png)
Kopírovat a vložit ve 3D skice
3D skica nyní umožňuje provádět tyto operace stejně, jako 2D skica.
Vysunutí, vyříznutí, rotace a drážka
Dostávají ikonu pro směr operace na jednu stranu
![](/file/wisiwig/images/obrazek_2021-11-10_131824.png)
Vylepšené synchronní kótování
Možnost se přepnout mezi úpravou stylu kóty a nebo úpravou modelu
![](/file/wisiwig/images/obrazek_2021-11-10_120029.png)
Kruhový ovladač
Přichytává se při pootočení o 90° a za pomoci SHIFT se pootáčí o přírůstky 15°.
Přiřadit zachycené vazby
Umožňuje předdefinovat vazby, respektive sady vazeb již v součásti
![](/file/wisiwig/images/obrazek_2021-11-01_143459.png)
Modelování dělením
Několik vylepšení ohledně možností modelování dělením, jako je "Přemostění", "Odsazení", "Rozdělit pomocí odsazení" nebo "Zarovnat ke křivce"
![](/file/wisiwig/images/obrazek_2021-11-09_093001.png)
Konvergentní modelování
Solid Edge nyní umožňuje kombinovat síťový model s klasickým modelem.
![](/file/wisiwig/images/obrazek_2021-11-09_095955.png)
a lze zobrazit hrany facet
![](/file/wisiwig/images/obrazek_2021-11-09_100133.png)
Generativní návrh
Řešič Frustrum byl nahrazen novým řešičem Siemens Topology Optimization for Design (TO4D)
Nový synchronní příkaz Odsazení
Umožňuje posunout/odsadit radiální plochy synchronního modelu najednou, včetně jiných prvků, jako jsou díry, drážky apod.
![](/file/wisiwig/images/obrazek_2021-11-09_101037.png)
Vylepšení referenčních rovin
Ikona ukazující na typ roviny, změna polohy roviny při dynamických úpravách a rozšíření kontextové nabídky při editaci roviny.
![](/file/wisiwig/images/obrazek_2021-11-10_085739.png)
Vylepšení "Tažení objemu"
Nová volba umožňuje udržet osu nástroje kolmou k obráběné ploše během tažení.
![](/file/wisiwig/images/obrazek_2021-11-10_104603.png)
Synchronní rozpoznání děr
Nyní synchronní technologie dokáže rozpoznat i částečné díry
![](/file/wisiwig/images/obrazek_2021-11-10_105057.png)
Ohyb spojením profilů
Vrátila se funkcionalita z verzí před solid edge 2020. Jednotlivé metody jsou popsány v tooltip nápovědě.
![](/file/wisiwig/images/obrazek_2021-11-10_102552.png)
Náhled sestavy
Pro velké sestavy je možné použít režim náhledu, který dramaticky sníží čas otevření.
![](/file/wisiwig/images/obrazek_2021-11-01_130859.png)
Dialog při načítání sestav
![](/file/wisiwig/images/obrazek_2021-11-01_131222.png)
Rovina vyztužení
Nabízí rychlou tvorbu vyztužení konstrukce, lze zobrazit ve výpisech sestavy i v kusovnících.
![](/file/wisiwig/images/obrazek_2021-11-01_132447.png)
Interní komponenty
Vylepšení, která zahrnují hlavně:
- vytváření interních komponent přímo v sestavě
- vazbení mezi komponentami
- vytváření polí
- vytváření struktury sestavy pomocí příkazů "Přenést" a "Rozložit"
- přiřazování materiálů
- přiřazování vlastností jednotlivým komponentám
- vytváření kusovníků
Hledání komponent ve stromu sestavy
![](/file/wisiwig/images/obrazek_2021-11-01_134211.png)
Referenční mračno bodů
Možnost vložit do sestavy mračno bodů z laserových scanerů, je možné mezi body měřit a jsou podporovány formáty pts, ptx, asc, xyz, las, stl, ply, rcs a rcp.
![](/file/wisiwig/images/obrazek_2021-11-01_145214.png)
Přímé vložení NX modelu do sestavy
Funkce se nazývá CAD přímo a lze vkládat NX soubory do sestavy, kde se vytváří asociativní propojení a po aktualizaci lze získat upravený model.
![](/file/wisiwig/images/obrazek_2021-11-09_104533.png)
Vypnout/zapnout součást nebo podsestavu
Součásti i podsestavy lze vypnout a je možné vytvořit i proměnnou vypnutí, lze použít i v rodinách sestav.
![](/file/wisiwig/images/obrazek_2021-11-09_115617.png)
Vylepšení altualizace členů v rodině sestav
Vizuální indikace aktuálnosti členů, možnost uložit pouze aktivní a zdrojový člen, možnost odebrat vypnuté součásti.
![](/file/wisiwig/images/obrazek_2021-11-09_121502.png)
![](/file/wisiwig/images/obrazek_2021-11-09_121538.png)
Vylepšené "zpět" a "znovu" v rodině sestav
![](/file/wisiwig/images/obrazek_2021-11-09_121717.png)
Vazba "Stejné souřadnicové systémy"
Nyní je to jen jedna vazba.
![](/file/wisiwig/images/obrazek_2021-11-09_122234.png)
![](/file/wisiwig/images/obrazek_2021-11-09_122326.png)
Tečná referenční rovina v sestavě
![](/file/wisiwig/images/obrazek_2021-11-09_122533.png)
Obtisk
Vylepšení příkazu "Obtisk", který už nejen promítá obrázek na plochu, ale i jej nabaluje.
![](/file/wisiwig/images/obrazek_2021-11-09_124035.png)
Vylepšení prvků sestavy
Výrazně se zlepšil výkon prvků sestavy při tvorbě, přepočítávání a odkazování, a spolehlivost prvků sestavy
Možnost vybrat prvek sestavy graficky pomocí rychlého výběru a pracovat s ním jak je obvyklé (dynamické úpravy, ...)
![](/file/wisiwig/images/obrazek_2021-11-10_090626.png)
Prvky sestavy podporují práci s více tělesy
![](/file/wisiwig/images/obrazek_2021-11-10_091131.png)
a zlepšilo se rozpoznávání prvků
![](/file/wisiwig/images/obrazek_2021-11-10_091451.png)
Orientace rámu a úchopový bod
Při přidávání, nobo změně profilu v rámu se udrží nastavená orientace i bod, kterým prochází skica rámu.
![](/file/wisiwig/images/obrazek_2021-11-10_092823.png)
Rám - protáhnout/oříznout
Vylepšení funkcionality tak, že lze konec profilu upravit podle více sousedních ploch, ne, jen podle jedné, jako bylo doposud.
![](/file/wisiwig/images/obrazek_2021-11-10_094306.png)
Nový příkaz "Oříznout/protáhnout"
Tento příkaz umožňuje upravit zakončení rámu nezávisle na pořadí tvorby jednotlivých rámů. Funguje pouze v rámech vytvořených v SE2022
![](/file/wisiwig/images/obrazek_2021-11-10_095132.png)
Příkaz "Odečíst" v sestavě
Dostal nové možnosti vytvořit odečtení na rámových konstrukcích a potrubích. Vytváří se jako prvek sestavy a lze jej použít jen v sestavách od verze SE2022.
![](/file/wisiwig/images/obrazek_2021-11-10_095841.png)
![](/file/wisiwig/images/obrazek_2021-11-10_095857.png)
Rozdělení protínajících se rámů
Rámy se automaticky přeruší při protnutí a lze nastavit, který rám bude přerušen.
![](/file/wisiwig/images/obrazek_2021-11-10_100538.png)
![](/file/wisiwig/images/obrazek_2021-11-10_100600.png)
Práce s neaktivními součástmi
Solid Edge může pracovat i s nektivními součástmi, tak byl odstraněn příkaz pro aktivaci ze všech nástrojů. Pokud by byl potřeba, stále zůstává k dispozici v pásu karet.
Příkaz "Okolní"
Pro zachytávání hran při kreslení skic v sestavě je nyní ve výchozím nastavení zapnutý.
Příkaz "Šroubový spoj"
Má nyní přehlednější dialog pro nastavení.
![](/file/wisiwig/images/obrazek_2021-11-10_131126.png)
Správa a nastavení Standard Parts
Má nové grafické rozhraní (funkcionalita zůstává stejná)
![](/file/wisiwig/images/obrazek_2021-11-10_131434.png)
Tabulka děr
Možnost formátovat jednotlivé buňky individuálně dle potřeb přesnosti jednotlivých děr.
![](/file/wisiwig/images/obrazek_2021-11-10_124002.png)
Otevření modelu přímo z kusovníku
![](/file/wisiwig/images/obrazek_2021-11-10_125922.png)
Uživatelská tabulka
Nyní podporuje text vlastnosti, takže je možné snadno vytvořit vlastní tabulky s odkazy na vlastnosti dokumentu.

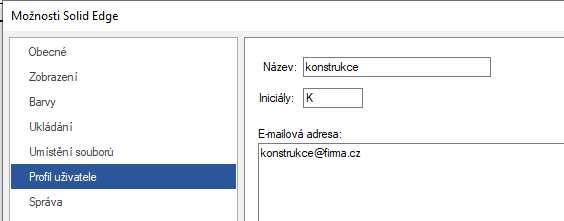

Profil uživatele
V nastavení Solid Edge lze vyplnit informace o uživateli a tyto následně vyvolat pomocí textu vlastnosti.
![](/file/wisiwig/images/obrazek_2021-11-10_125506.png)
![](/file/wisiwig/images/obrazek_2021-11-10_125601.png)
Kusovník pro rodiny sestav
Nyní lze vytvářet kusovníky i pro rodiny sestav.
![](/file/wisiwig/images/obrazek_2021-11-09_102135.png)
Projekční čáry k virtuálnímu průsečíku
Projekční čáry mohou být protaženy do průsečíku, nastavení podléhá kótovacímu stylu.
![](/file/wisiwig/images/obrazek_2021-11-09_102510.png)
Zobrazení kóty jako zlomek
Platí pouze pro palcové jednotky, případně stopy za použití zaokrouhlení.
![](/file/wisiwig/images/obrazek_2021-11-09_103428.png)
Vylepšení symbolů pro svary
Přidány symboly pro ANSI/ISO/DIN, opraveny některé tvary značek
![](/file/wisiwig/images/obrazek_2021-11-10_135054.png)
a přidán náhled na svar stejně jako má např. "popis".
![](/file/wisiwig/images/obrazek_2021-11-10_135328.png)
Načíst kóty z modelu
Lze nyní použít i na pohled detailu
![](/file/wisiwig/images/obrazek_2021-11-10_135755.png)
Vodoznak na výkresu
Lze použít vlastní vodoznak na výkresu, který lze zobrazit/skrýt při práci ve výkresu a nastavit, jestli bude použit při tisknutí výkresu.
![](/file/wisiwig/images/obrazek_2021-11-09_104132.png)
Zpracování výkresových pohledů více jádry procesoru
![](/file/wisiwig/images/obrazek_2021-11-10_130156.png)
Staniční kóta při překladu dwg/dxf
Automatický import staničních kót z dwg/dxf
![](/file/wisiwig/images/obrazek_2021-11-10_134742.png)
Export PMI kót a poznámek do STEP AP242
Nový formát STEP AP242 podporuje lepší přenos PMI.
![](/file/wisiwig/images/obrazek_2021-11-10_140826.png)
