Otevřete si soubor, ke kterému chceme přiřadit materiál, nebo použijte model příruby (priruba.par), který jsme vymodelovali podle návodu Jak vymodelovat přírubu.
1. Klikněte na ikonu Tlačítko aplikace vlevo nahoře
2. Objeví se nabídka s možnostmi Nový, Otevřít, Uložit atd.
Kromě těchto základních příkazů obsahuje i záložku Vlastnosti [1], kde lze nastavit materiál, jednotky souboru, vlastnosti souboru a najdete zde i správce vlastností. Zvolte Tabulka materiálů [2] ze záložky Vlastnosti.
Tip: V tabulce se zobrazují pouze materiály přidané v knihovně řešení Solid Edge. Pro rozšíření druhů materiálů je nutné naistalovat příslušné balíčky nebo materiál vepsat a vložit ručně.
3. V okně Tabulka materiálů Solid Edge se zobrazí seznam dostupných materiálů
4. Rozbalte složku Materials → Kovy → ocel a zvolte Ocel
5. V záložce Vlastnosti materiálu jsou uvedeny fyzikální vlastnosti materiálu, které můžete podle potřeby změnit. Dále můžete změnit Styl stěny (textura a barva) a Styl výplně (na výkrese). Pro přidání materiálu klikněte na Použít na model
6. Na modelu se již změnila textura charakteristická pro ocelový materiál
7. Pro zobrazení fyzikálních vlastností vyberte příkaz Vlastnosti ze záložky Kontrola → Fyzikální vlastnosti

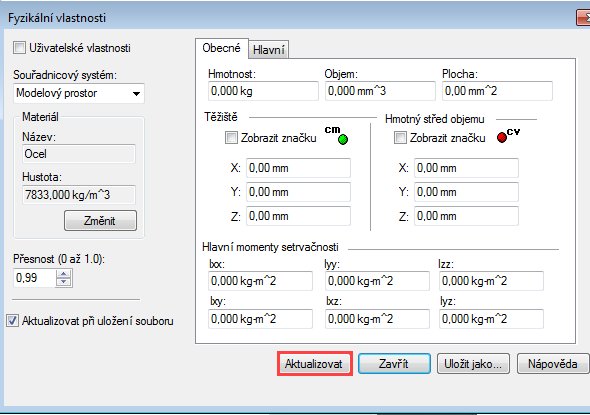

8. V okně Fyzikální vlastnosti se v záložce Obecné zobrazují vlastnosti, které je nutné aktualizovat. Pro načtení a vypočítání hodnot dle zvoleného materiálu klikněte na tlačítko Aktualizovat
Po aktualizaci dat se zobrazí stěžejní hodnoty:
Nyní již umíte zjistit fyzikální vlastnosti dílu nebo sestavy, které souvisejí s volbou a přiřazením materiálu.
