Editace popisového pole #1
27. 04. 2021
V minulém díle Jak na tvorbu výkresů jsme se seznámili s prostředím modulu Výkres. Dnes se podíváme, jak efektivně editovat výkresové pole.
Otevřete si dokument, který jste vytvořili v minulém díle našeho seriálu. Jedná se o čistý výkres formátu A4 na výšku, bez popisového pole a dalších náležitostí.
Při tvorbě výkresové dokumentace je důležité,
aby byl aktivní příkaz Pozadí
v záložce Zobrazení → Pohledy listu
Následuje tvorba popisového pole a na výběr máme dvě možnosti:
- zkopírovat vytvořené popisové pole z jiného formátu výkresu ve stejném dokumentu
- vytvořit vlastní popisové pole
Tentokrát si ukážeme, jak zkopírovat vytvořené popisové pole z jiného formátu výkresu ve stejném dokumentu.
Kopírování popisového pole
1. V dolní liště vyberte formát výkresu A4 – List
2. Označte celý výkres tažením levého tlačítka a zmáčkněte klávesovou zkratku Ctrl + C
3. Přepněte se znovu na záložku A4 – na výšku
Tip: Popisové pole si můžete zkopírovat i z jiného CAD řešení, než je Solid Edge. Zpětná kompatibilita však není zaručena.
4. Zkopírované popisové pole vložte stisknutím klávesové zkratky Ctrl + V a levým tlačítkem určete pozici popisového pole
5. Ze záložky Tvorba skici → Kreslit vyberte příkaz Čára

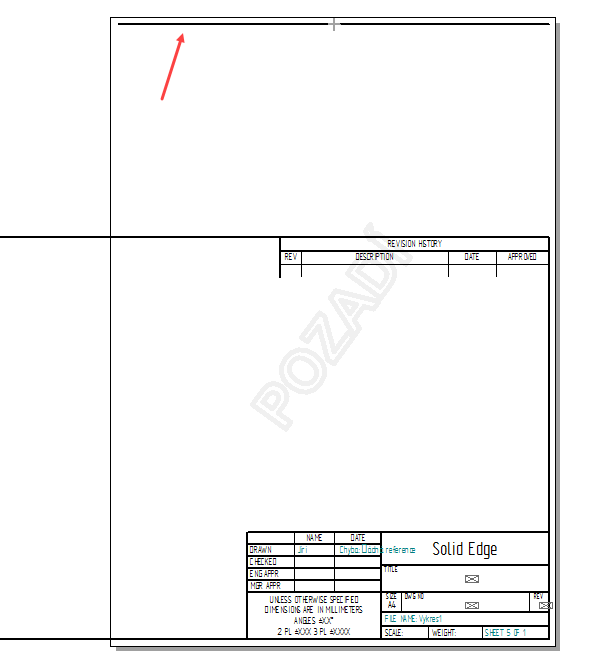

6. Nakreslete čáru, která tvoří ohraničení rámečku výkresu
7. Dokreslete zbytek rámečku a uložte dokument (Ctrl + S)
8. Červenou šipkou označená pole se automaticky generují podle nastavení vlastností dokumentu. Ukažme si názorně, kde tyto hodnoty editovat
9. Klikněte na Tlačítko aplikace a zvolte Vlastnosti → Vlastnosti souboru
10. V záložce Souhrn vyplňte název dokumentu a jméno autora
11. V záložce Projekt vyplňte číslo výkresu, číslo revize a potvrďte tlačítkem OK
12. Pokud se hodnoty automaticky nepřepsaly, je nutné v záložce Schéma → Pohledy vybrat příkaz Aktualizovat pohledy
13. Po aktualizaci si můžete všimnout, že se nevygenerovalo datum a název souboru
14. Pro aktualizaci data a názvu souboru klikněte na Tlačítko aplikace a zvolte Vlastnosti → Správce vlastností
15. Po kliknutí na Správce vlastností vás program vyzve, abyste dokument uložili před dalším pokračováním. Soubor uložte a opět otevřete Správce vlastností
16. V okně Správce vlastností vyplňte zbylé náležitosti (datum se vyplní automaticky) a potvrďte tlačítkem OK
17. Datum se vygenerovalo v americkém formátu. Pro změnu na evropský formát klikněte dvakrát na datum
18. V okně Vlastnosti popisu přehoďte pořadí zápisu písmenek MM za dd. Toto nastavení změní zápis měsíce a dne. Provedené změny potvrďte tlačítkem OK
19. Všechny automaticky generované bloky jsou vyplněny. Pole, které se negeneruje, můžete vyplnit ručně
20. Ze záložky Tvorba skici → Poznámky vyberte příkaz Text
21. Nakreslete rámeček, kde požadujete text. Podle potřeby upravte velikost písma, zarovnání a další úpravy formátování textu. Popisové pole je nyní vyplněno
