Novinky Solid Edge 2025

Synchronní pole v sekvenčním režimu

Nová možnožnost vytváření polí je jednodušší, intuitivnější. Není potřeba ručně vytvářet skicu s polem, je vytvořena automaticky. Je zachována plná funkcionalita sekvenčního pole s možností vytvářet je i nadále původní metodou

Srážka ohybu (zkrácení ohybu) a přípustnost ohybu (přídavek na ohyb)

Pro lepší výpočet rozvinu plechu jsou v tabulce materiálů přidány dvě další možnosti výpočtu ohybu. Nejen neutrální faktor, ale také srážka ohybu a přípustnost ohybu.

Přípustnost ohybu (bend allowance) je délka oblouku podle neutrální osy, tzn. délka materiálu potřebná pro ohyb.

Srážka ohybu (bend deduction) je hodnota, která se odečítá od celkového součtu ramen, aby se určila správná délka rozvinu.

Rozvin=A+B−Srážka

Takže pokud máme dvě ramena 30 mm a srážku 3 mm:

Rozvin=30+30−3=57 mm​



Jsou připraveny nové tabulky pro jednotlivé varianty

Každý ohyb může mít pro výpočet vlastní nastavení

Podpora gravírování přez ohyby a zakřivené plochy

Podporované jsou zatím jen sekvenční ohyby, synchronní jsou plánované v budoucnu. Ze zakřivených ploch jsou podporovány válcové a kónické plochy

• Gravírování si také pamatuje  poslední použité nastavení

Uložit jako rozvin

Nová možnost exportu gravírovaného textu buď jako textové pole, nebo pouze jako křivky

Vylepšení nabalení skici

• Zaměřené na zlepšení přesnosti a spolehlivosti při vytváření gravírování přes ohyby
• zlepšení připojení křivek na plochy pro normálové vytažení/vyříznutí
• zlepšení nabalování dokola kolem uzavřených ploch

Vylepšený výběr v zaoblení

Nová možnost výběru pomocí hran nebo vrcholů umožňuje snazší hromadný výběr

Kopírování v synchronním prostředí

Kopírovat/vložit, pole a zrcadlení již nepotřebuje uzavírat plochy, sešívat, přičítat atd, nový algoritmus dělá tyto operace intuitivnější a jednodušší

Vylepšení popisu klíčových bodů ve skice v sestavě

Nyní dostanete více informací, který bod nebo hrana patří k jaké součásti

• Je třeba nejprve zapnout zobrazení popisu klíčových bodů

• poté ve skice v sestavě při kreslení můžete lépe identifikovat konkrétní hranu nebo bod

Aktivní filtr ve stromu sestavy

Při zapnutém filtru zůstanou ve stromu i v grafickém okně zobrazené pouze komponenty splňující hledání.

Je možné používat zásupné znaky jako "?" a "*"

Barvení ploch v sestavě

SE2025 přináší možnost barvit v sestavě jednotlivé plochy součástí

• přibyla také možnost kapátka pro rychlé nabrání barvy z modelu

a tu použít, případně ji i uložit do dokumentu, nebo do tabulky materiálů

Nový příkaz "sbalit" v sestavě

Slouží pro sbalení stejných součástí/podsestav do jedné skupiny (neplést s příkazem "seskupit")

• Při použití na vrcholu sestavy "Sbalit vše" se všechny součásti/podsestavy sbalí do jednotlivých skupin automaticky
• po přidání další součásti/podsestavy do hlavní sestavy se automaticky vloží do příslušné skupiny

Synchronní pole i pro prvky sestavy

Stejně, jako v součásti, nyní lze i pro prvky sestavy použít zrychlenou metodu vytváření polí.

Automatické zjednodušení

Zde přibyla možnost vypnout "Upravit nesložitelné stavy a sloučit". Dříve se toto pravidlo aplikovalo automaticky bez vědomí uživatele, kde solid edge zmenší měřítkem součást, aby nevznikla tzv. "nulová tloušťka"

Vylepšení ikon

Nyní jsou v Solid Edge používány vektorové/SVG ikony, které budou vždy ostré nezávisle na nastaveném měřítku zobrazení

Nové ikony v panelech Solid Edge

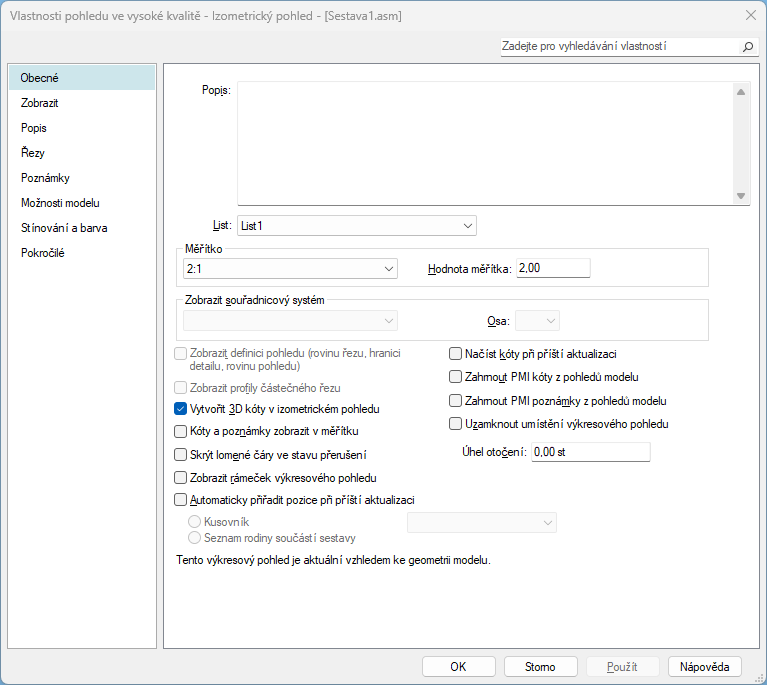

Vylepšení dialogu vlastností kusovníku a vlastnosti pohledu

• Vytvořena nová záložka "Jedinečnost" do které se přesunula některá nastavení
• Upraveno rozložení, aby se snížila výška pro lepší zobrazení těchto dialogů na zařízeních s nižším rozlišením

Vyhledávání v různých dialozích

Vyhledávání bylo přidáno do

• Tabulky materiálů
• Seznamu posledních otevřených dokumentů
• Vlastností výkresového pohledu
• Vlastností kusovníku
• Vlastností tabulky kabeláže
• Tabulky tolerancí
• Tabulky bloků
• Tabulky rodiny sestav
• Tabulky ohybů
• Tabulky děr
• Uživatelské tabulky
• Úpravy kótovacího stylu

Přepracovaný vzhled příkazů

• Vysunout (sekvenční, synchronní, sestava, plochy)
• Rotovat (sekvenční, synchronní, sestava, plochy)
• Zkosení (sekvenční, synchronní, sestava)

• Díra

• Pozice

• Panel příkazu lze minimalizovat a zúžit pro lepší využití prostoru

• Pokud to příkaz podporuje, lze spravovat výběr také ze seznamu. Například vybrané hrany ve zkosení

Možnosti výběru ve výkresu byly integrovány do pásu karet

Vylepšený panel nástrojů Kontext

• Nové možnosti umožňují uživateli lépe nastavit chování panelu.

• větší ikony na panelu kontextu
• pevné pozice pro příkazy jako skrýt, zobrazit pouze, odstranit apod.
• součást

• sestava

• kontext pro položky, které byly vypnuty funkcí "přejít"

• kontext i po kliknutí pravým tlačítkem ve výkresu

• kontext i pro vybrané různé objekty ve výkresu

Nové značky opracování

Geometrické tolerance v chytré kótě

Chytrá kóta nabízí nově možnost přímo vložit geometrickou toleranci

Nové možnosti geometrických tolerancí

CAD direct (CAD Přímo) podporuje také IFC formát

Mnoho formátů lze již do sestavy vkládat přímo bez nutnosti přeuložení.

• Nyní lze také link na model pouze zmrazit



Import BIM informací z ifc souboru



Export JT

Nyní lze v možnostech zvolit "Zahrnout přesnou geometrii". Při zpětném importu dostaneme klasické těleso namísto síťového.

Mové možnosti v Design Configurator

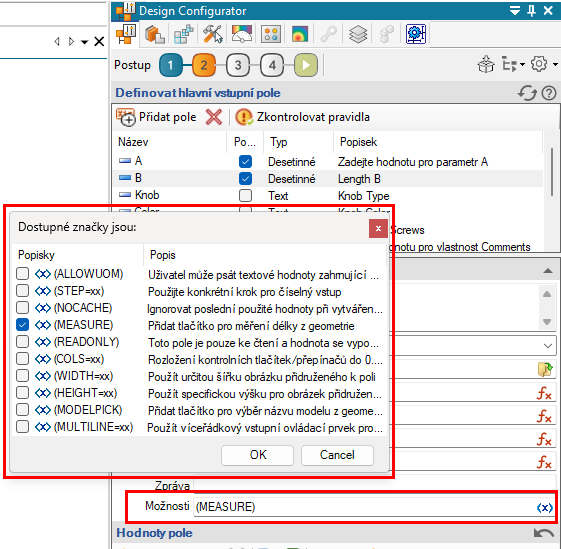

• Quick actions (rychlé akce) zjednodušují vytváření podmínek a vstupních polí

• nové možnosti například měření, zapsání názvu souboru po výběru myší, smazání poslední hodnoty z formuláře apod.

• automatická tvorba výkresů

s možnostmi načtení kót, jejich zarovnání a nastavení optimálního měřítka výkresu

• možnost vytvářet nebo přepínat konfigurace zobrazení

Vylepšené Centrum objevů (Discovery Center)

Zde si můžete přečíst o novinkách, prohlédnout si výukové materiály, zjišťovat nové updaty apod.
