Obecné změny
Vzhled panelu s novým pojmenováním.

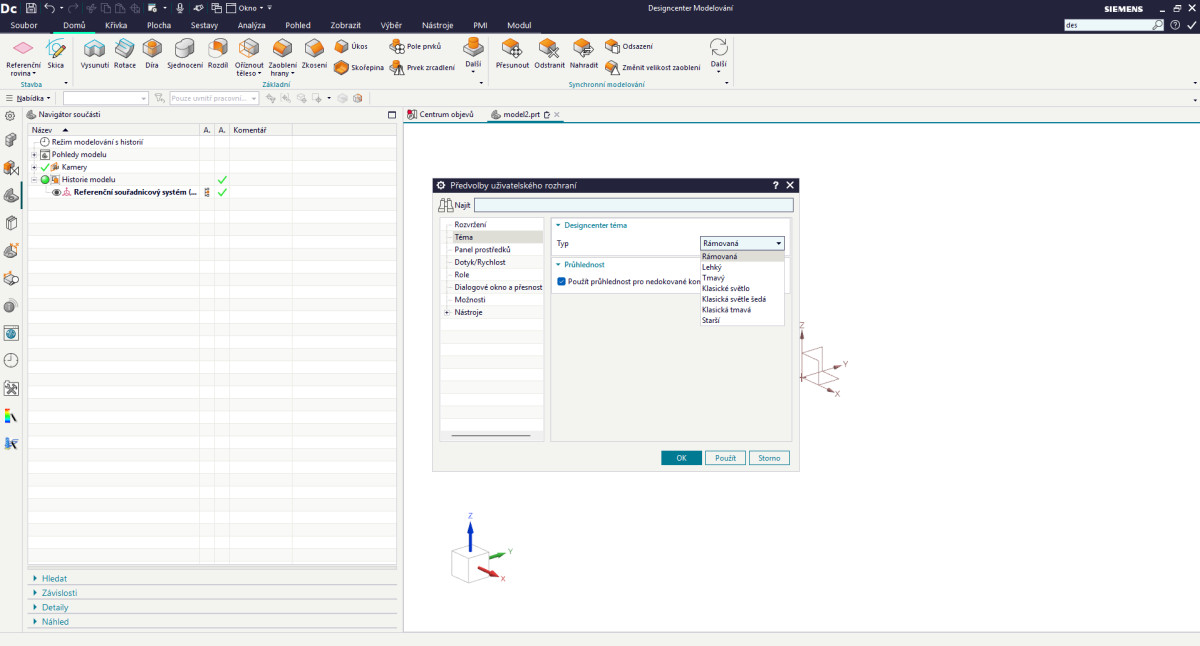

Rozšířený výběr vzhledu rozhraní Desingcenter NX.
Default:
Tmavý:

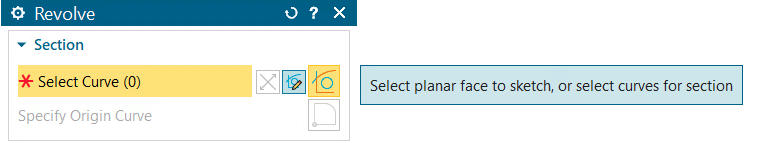

Popisky pro dialogová okna s nápovědou.
Programování s digitálním dvojčetem
Zobrazení polohy os v reálné poloze během programování.
-Možnost manuálně polohovat osy.
-Viditelná poloha a souřadnice stroje v operaci.

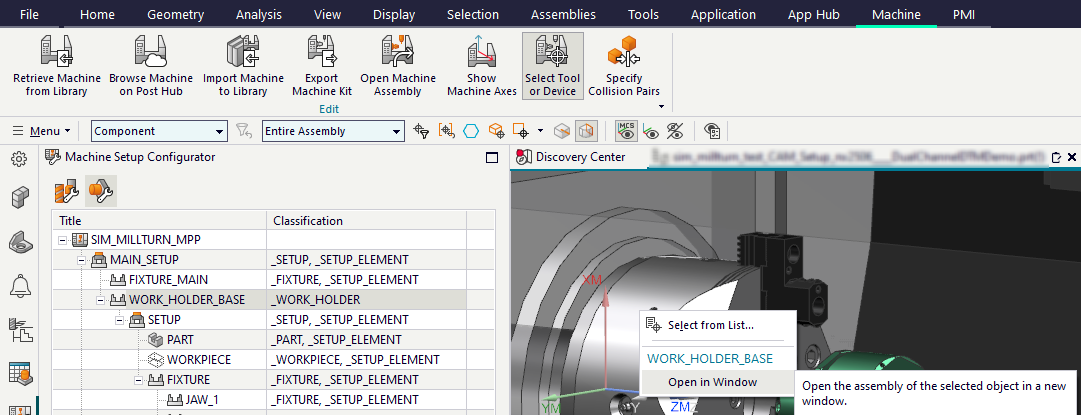

Upínací zařízení pro obrobky v Konfigurátoru nastavení stroje.
-Zařízení pro upínání obrobků s novou klasifikací komponent _WORK_HOLDER umožňují interakci s touto komponentou v nastavení CAM a pomáhají automaticky synchronizovat grafiku obrobku s kinematikou stroje. Toto nové zařízení je nadřazeným prvkem pro nastavení, díl, obrobek a upínací přípravek.
Propojení nastavení součásti a polotovaru s nastavením digitálního dvojčete.
-Definice Workpiece se nyní propíše do kinematického řetězce digitálního dvojčete (PART,BLANK,FIXTURE).

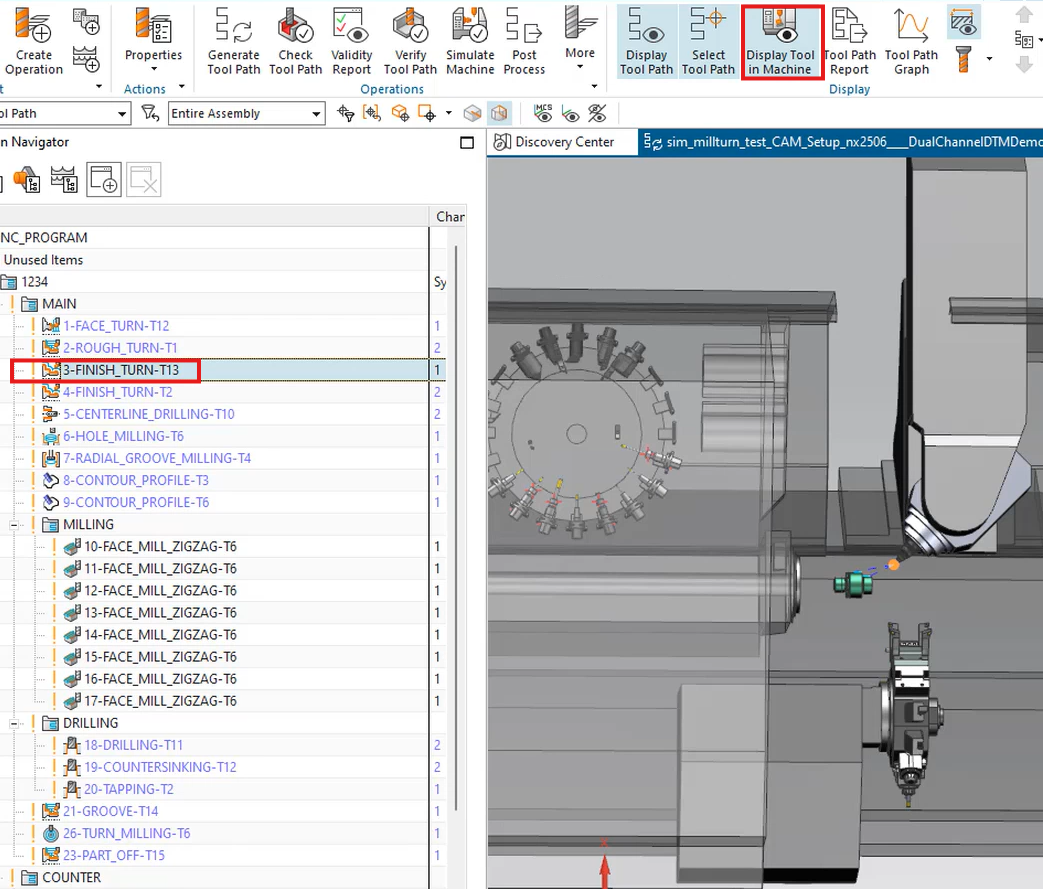

Nyní můžete použít příkaz Zobrazit nástroj ve stroji k aktivaci okamžitého náhledu vícekanálového stroje během úpravy operace nebo vizualizace animace dráhy nástroje.

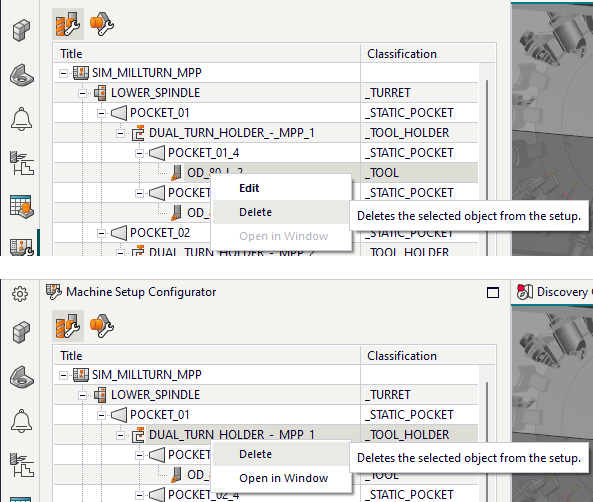

Odstranění nástroje a upínacích zařízení z Konfigurátoru nastavení stroje
Nastavení maximálních otáček během programování s digitálním dvojčetem.
Při programováním s digitálním dvojčetem je nyní specifikace úhlu držáku nástroje pro soustružnické operace, při kterém je nástroj nakloněn v pracovní rovině během obrábění, omezena na dostupnou kinematiku. Nástroj lze naklonit pouze tehdy, pokud má stroj odpovídající osu se stupni volnosti.
Obecné změny v obrábění
Příkaz Generovat na pozadí je nyní vylepšen a zobrazuje upozornění, pokud se dráha nástroje nepodaří vygenerovat.
Hrany IPW nyní můžete zobrazit pomocí nového příkazu Zobrazit hrany IPW, abyste jasně viděli hrany obrobků v procesu (IPW).

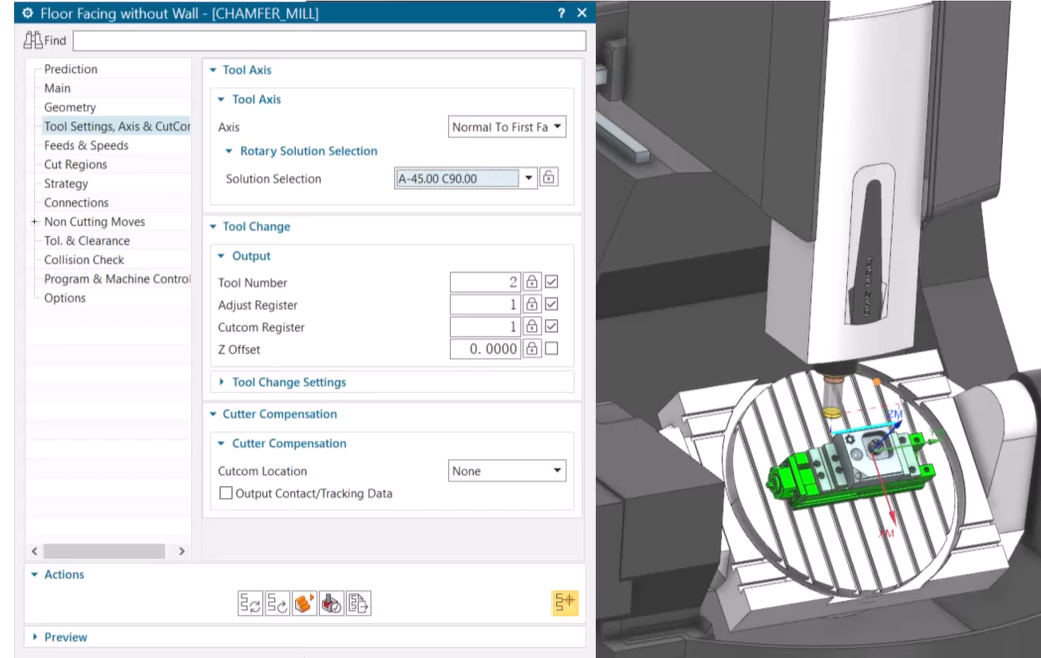

Nyní si můžete vizualizovat úhly rotačních os v celé dráze nástroje s proměnnou osou pomocí nové možnosti Výběr rotačního řešení s proměnnou dráhou nástroje při programování s digitálním dvojčetem. Rotační řešení si můžete prohlížet a upravovat během úprav, aniž byste čekali na validaci po zpracování nebo simulaci.

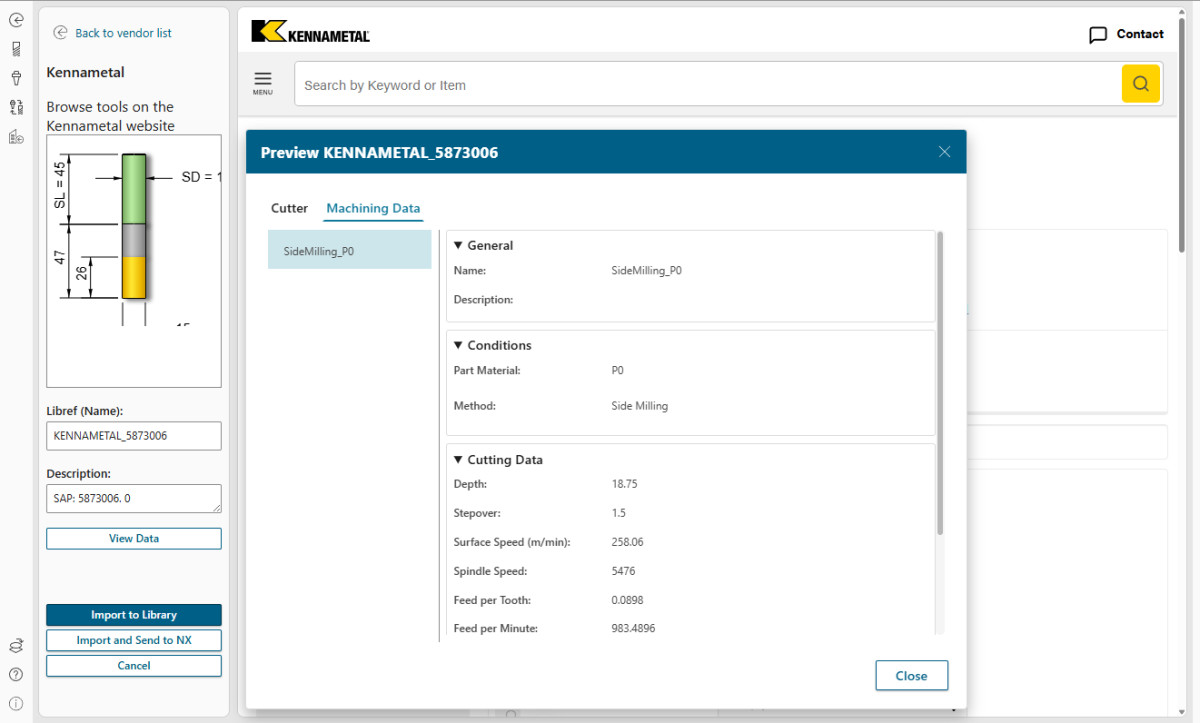

Nyní můžete bezproblémově integrovat nástroje a držáky Kennametal v reálném čase pomocí nástroje Cloud Connect Tool Manager, a to spolu s doporučenými řeznými daty nástrojů a konfiguracemi držáků.
Nyní si můžete prohlédnout návrhy pro obrábění rozpoznanho prvku v reálném čase s využitím umělé inteligence, když vyberete plochu na výrobním dílu a použijete nový příkat "Vytvořit návhr pro obrábění".
- Vyberte si ze seznamu návrhů založených na umělé inteligenci, které nejlépe vyhovují vašim požadavkům.
- Importujte historická data, pokud chcete, aby návrhy založené na umělé inteligenci byly jimi ovlivněny, nebo historická data vymažte, pokud dáváte přednost čistě návrhům založeným na umělé inteligenci.
- Vyberte pouze jednu plochu pro použití příkazu Vytvořit návrh obrábění.

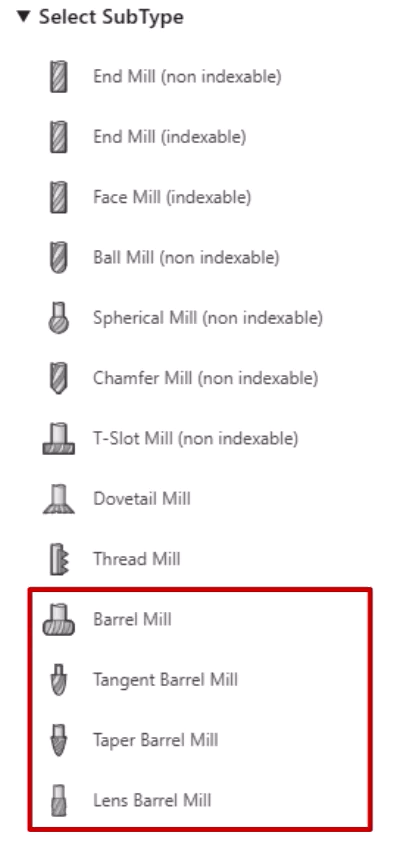

Soudečkové nástroje jsou nyní integrovány do Cloud tool manager.

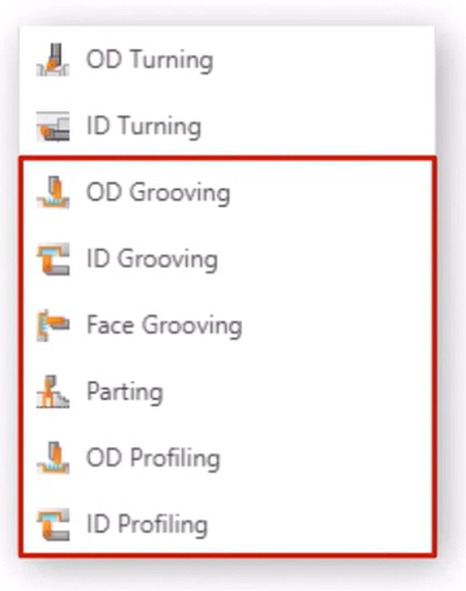

Zapichovací nástroje jsou nyní integrovány do Cloud tool manager.

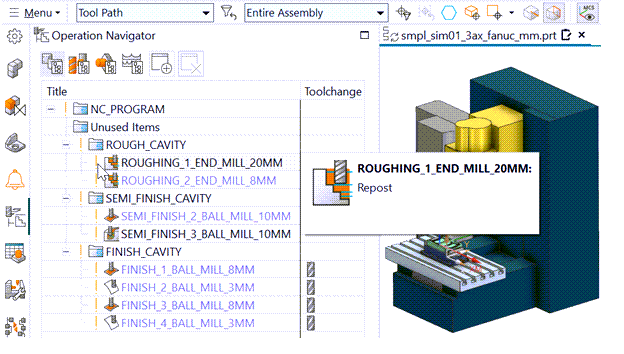

Zastaralé operace po výměně stroje.
-Nyní, když nahradíte aktuální stroj jiným strojem, budou všechny operace označeny jako zastaralé.
Frézování

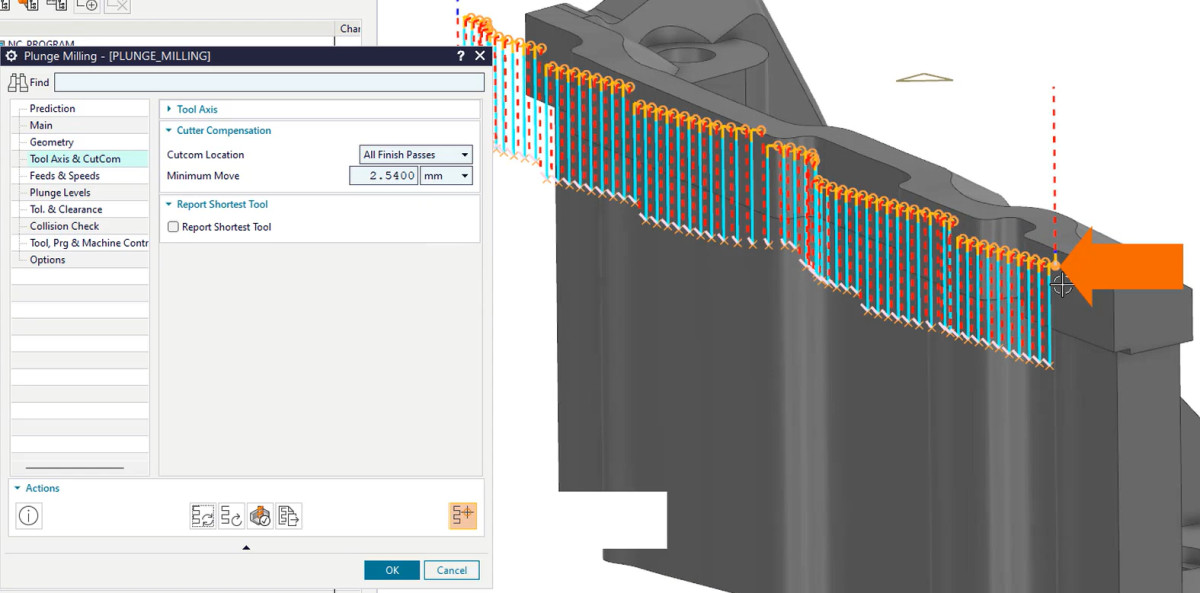

Automatické řízení směru kompenzace řezné plochy (vlevo nebo vpravo) v operaci Frézování zanořením, při použití poloměrové korekce. (odpadá nutnost ovládání směru kompenzace řezné plochy pomocí UDE).
V operaci Frézování zanořením přibyl parametr Řezat pod přesahujícím polotovarem.

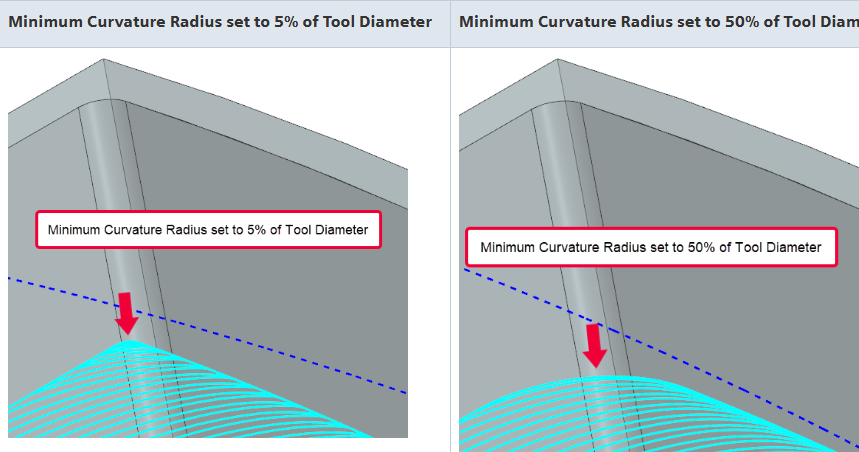

V operaci Víceosého hrubování při použití adaptivního vzoru řezu, přibyl parametr Minimální poloměr křivosti.

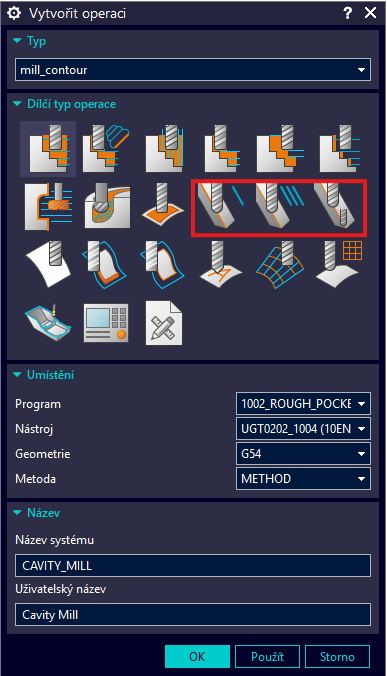

V operaci Referenční nástroj plynulého dofézování přibyl parametr Řezat podél překážky.

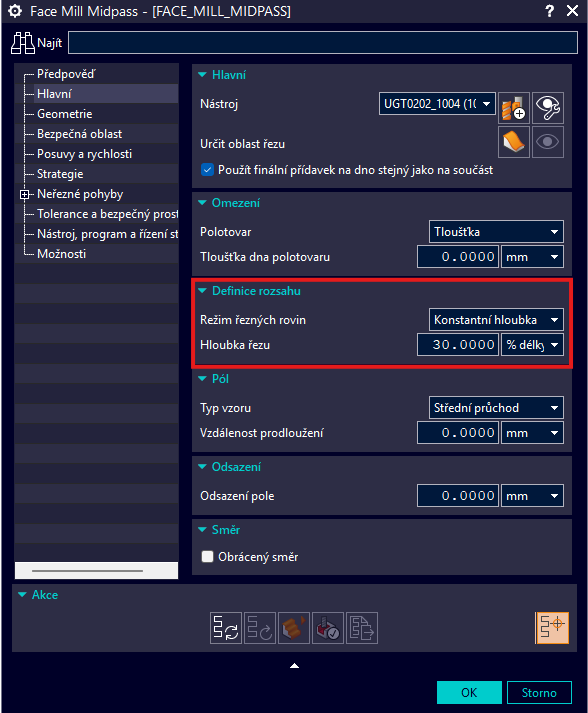

V operaci Frézování stěny - Středový průchod je nyní možnost přidat více záběrů na hloubku řezání.
Vylepšen výkon a přesnost zpracování u operací Referenční nástroj plynulého dofézování, Více plynulých dofrézování a Jedno plynulé dofrézování.
Soustružení

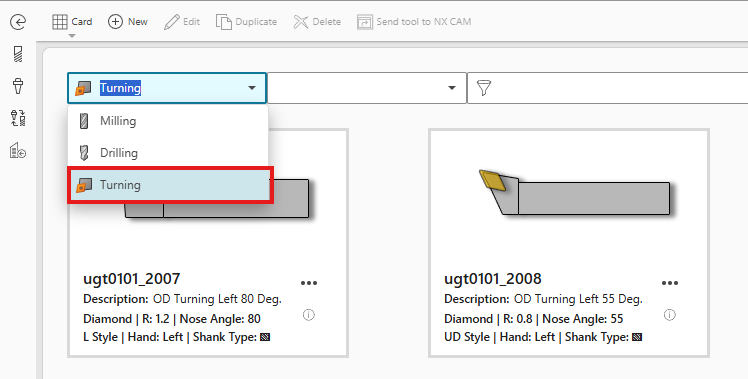

Přidání soustružnických nástrojů do Správce cloudových nástrojů.
Sondování
Uživatelské vylepšení pro sondování
-Osa nástroje pro definování orientace stroje – výrazně snižuje počet kroků nastavení a zároveň zachovává přesnost tradičního nastavení.
-Zobrazení kruhového pohybu sondovacího nástroje – umožňuje vylepšenou vizualizaci dráhy nástroje a přesné znázornění skutečného pohybu stroje.
-Popis sondovacího nástroje v dialogovém okně – umožňuje rychlejší výběr měřicího nástroje.
-Automatický výběr geometrie sondování na základě PMI inteligence – minimalizuje chyby a zkracuje dobu nastavení.
