Vizualizace

V současné době se v podnicích rozvíjí myšlenka procesního řízení. Stále více lidí se účastní různých procesů, například schválování dat, změnového řízení a podobně. Proto je stále ve více podnicích potřeba přistupovat a nahlížet na 2D a 3D data. Jinými slovy, vizualizovat potřebná data, aby se pracovníci mohli podílet na vývoji výrobku a také byli dobře informovaní o změnách na jejich produktech, aniž by používali jakýkoliv CAD software. Teamcenter nabízí prostředí, které klíčovým osobám poskytuje digitální data a pomůže ke zefektivnění procesů životního cyklu výrobku.

Teamcenter zrychluje konstrukční a rozhodovací procesy

Funkce Teamcenter Visualization jsou nejpoužívanějšími řešeními pro následující činnosti:

• Zefektivnění procesů změn potlačením papírových dokumentů a nejasností spojených s 2D výkresovou dokumentací.
• Umožňuje spolupráci při kontrole návrhů, což eliminuje ztrátu času a nákladů na cestování a zároveň zlepšuje produktivitu a řešení problémů.
• Vizualizace 3D dat, využívající sílu JT formátu.

JT formát

Soubor typu JT je nejrozšířenějším formátem pro vizualizaci. V minulosti byl vytvořen firmou Siemens, která jej původně využívala pro vizualizaci dat především v automobilovém a leteckém průmyslu. V současné době je JT formát standardem pro vizualizaci dat.

Soubory JT jsou velmi malé, přičemž obsahují odkazy na původní informace z aplikace CAD, v podobě geometrie, metadat, struktury a například i PMI. Formát disponuje snadnou přenositelností a dnešní CAD systémy jej bezproblému vytvoří z 3D modelu. Konkrétně se jedná o Solid Edge, NX, CATIA, Solid Works, Pro/E (Creo), Inventor. K dispozici je například prohlížeč JT souborů, který je dostupný zdarma nebo integrace JT souborů přímo do produktů MS Office.

Sdílení návrhů výrobků

Teamcenter nabízí pohled na vaše výrobky v průběhu celého jejich životního cyklu. Umožňuje účastníkům životního cyklu vizualizovat data výrobku ve formátech 2D a 3D, a to i když jsou vytvořena v různých softwarech. Teamcenter umožňuje celému podniku zúčastnit se procesu návrhu od raných fází a často bez vynaložení nákladů nebo potýkání se s obtížnostmi, které jsou spojeny se systémy CAD.

Teamcenter umožňuje vizualizovat nápady týkající se nových produktů, spolupracovat na nich, ověřovat jejich platnost a hodnotit virtuální prototypy. Produktové týmy mohou vyměňovat a označovat univerzálně přístupné vizualizační soubory v rámci svých pracovních toků PLM. Můžete lidem poskytnout přístup ke konfigurovaným datům návrhů, strukturám produktů, požadavkům, specifikacím, změnovým příkazům a dalším relevantním informacím ve vizuálním 3D kontextu.

Podporované formáty vizualizace

• 2D formáty - DWG, DXF, DWF, HPGL, PNG, BMP, GIF, JPEG, TIFF, CGM, DNG a další
• 3D formáty - JT, STEP, IGES, Parasolid, STL, VRML, PDGS a další

Dále lze zobrazit a pracovat s tzv. VF souborem, což je nativní formát vizualizace.

Další podporované formáty jsou nativní data CAD systémů Solid Edge a NX (tzn. není třeba je ukládat jako soubor JT).

Klíčové přínosy

• Vizualizace 2D a 3D dat.
• Vizualizace je založena na formátu JT, který je otevřeným standardem a společným 3D jazykem pro vizualizaci PLM, spolupráci a vzájemnou komunikaci.
• Připomínkování, měření přímo na 2D a 3D datech.

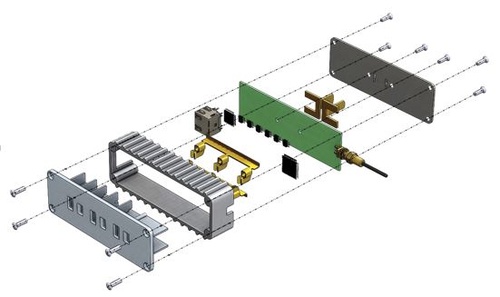

• Tvorba montážní návodek, animací, návodů.
• Jednoduché sdílení pomocí Teamcenteru, emailu.
• Integrace formátu JT přímo do MS Office.
• Vysoce výkonné a rychlé zobrazení i extrémně velkých dílů .
• Vizualizace výrobních informací (PMI) ze součástí a sestav CAD nebo přidávání geometrického značení rozměrů a tolerancí (GD&T) pro komunikaci s výrobou.
• Kontrola a spolupráce na 2D a 3D mechanických, elektrických, pohybových a simulačních výsledcích.
• Jedinečné digitální modelování i pro ty největší sestavy.
• Nezávislé na systém CAD, podporuje sestavy z více systémů CAD v neutrálním prostředí.
• Volitelné doplňky pro konkrétní procesy (imerzivní virtuální realita, automatická analýza světlých vzdáleností, technické publikace, virtuální člověk, simulace tolerancí, ověřování kvality, tvorba animací, simulace a plánování trasy montáže).

Výhody

• Ušetřete náklady na drahé licence k softwaru CAD pro lidi, kteří nepotřebují provádět úpravy ve 3D.
• Zlepšete produktivitu poskytování dat digitálního návrhu všem osobám, které rozhodují.
• Včasný a intuitivní přístup k vizuálním datům vám umožní omezit čas a náklady potřebné na řešení.
• Zvyšte inovace a výkonnost pomocí kompletního pohledu na celou sestavu.
• Řiďte a sdělujte dopad změny ke zlepšení kvality.
• Omezte nebo zcela odstraňte nákladné a časově náročné fyzické prototypy a nahraďte je digitálními modely.
• Minimalizujte nutnost přepracovávání výrobků díky jednoduchému a snadnému ověření návrhů, při kterém najdete chyby včas, když je jejich řešení levnější.
• Díky odstranění nejednoznačností a zefektivnění procesů se budete rozhodovat lépe a dříve.
