Solid Edge je po instalaci ihned připraven ke spuštění. Podobně jako u jiných aplikací jej v prostředí Windows spustíte dvojklikem na ikonu na pracovní ploše nebo přes nabídku Start > Solid Edge ST8.
Po spuštění se zobrazí Spouštěcí okno, které umožňuje provádět rychlé úkony:
Chcete-li být součástí uživatelské komunity, hledáte výpomoc nebo rádi sdílíte své projekty, můžete použít rychlé odkazy pro přístup na fóra.

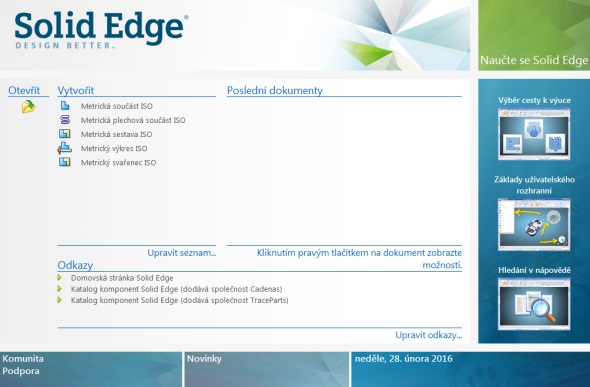

Spouštěcí okno Solid Edge poslouží jako rychlý rozcestník

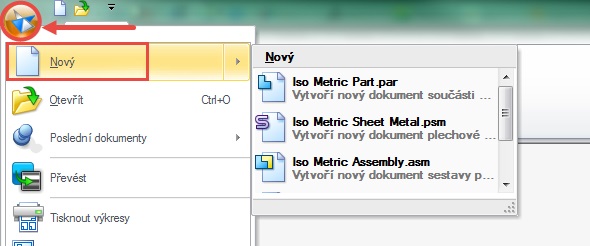

Nové dokumenty lze vytvořit dvěma způsoby:

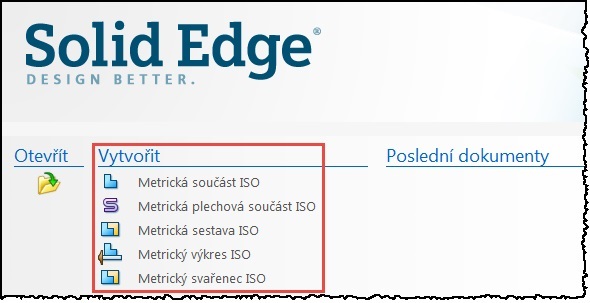

Kliknutím na odkaz spustíte šablonu pro příslušné prostředí

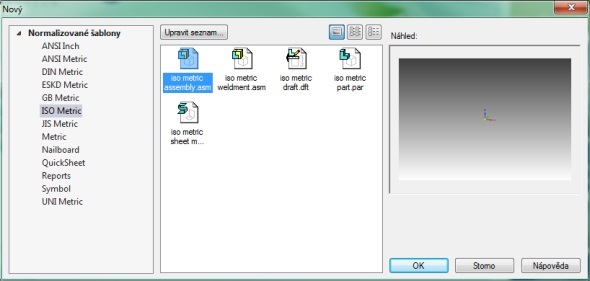

K dispozici jsou šablony v palcových a metrických jednotkách pro prostředí:
Šablony vycházejí ze systému práce v CAD řešeních: skica > díl > výkres dílu > sestava > výkres sestavy. Řešení Solid Edge nabízí šablony s podporou různých norem – ANSI, DIN, ESKD, GB, ISO, JIS a UNI.
Založíte-li nový dokument, řešení Solid Edge mu přidělí dočasný název a příponu podle používaného prostředí:
Všechny změny provedené v dokumentu se dočasně ukládají do paměti. Chcete-li změny v dokumentu zachovat, je nutné jej uložit. Při prvním uložení dokumentu můžete v dialogovém okně Uložit jako definovat trvalý název dokumentu a složku, kde bude soubor umístěn.
Tip: Pro rychlé ukládání používejte klávesovou zkratku Ctrl + S.
Použití šablony jako výchozí prostředí pro tvorbu
Šablona je dokument, který nabízí výchozí nastavení textů, formátů, geometrie, kót, měrných jednotek a stylů. Nový dokument vznikající z přednastavené šablony ušetří práci s dodržením vizuálního stylu podléhající firemním normám a zásadám. Šablony si můžete vytvořit vlastní, je důležité je umístit do správného adresáře.

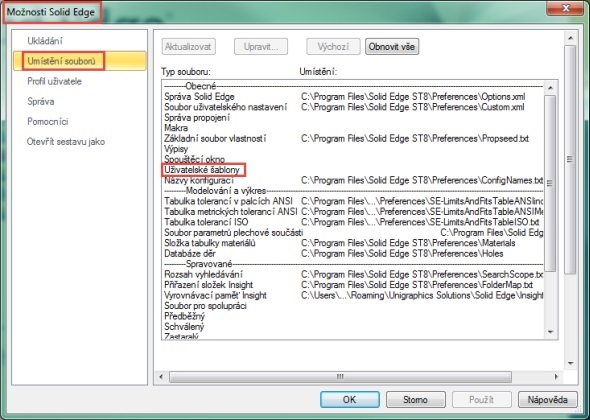

Dialogové okno Možnosti Solid Edge.
Složky šablon
Když vytvoříte vlastní firemní šablonu, je možné je vložit do složky Solid Edge ST8\Template nebo do samostatného umístění definovaného v poli Uživatelské šablony v dialogovém okně na kartě Umístění souborů. Jakmile například definujete trajektorii, všechny podsložky se zobrazí v dialogovém okně Nový v seznamu Uživatelské šablony.
