Jak na modul Sestavy #1
16. 02. 2021
Na jednoduché praktické úloze si ukážeme, jak sestavit šroubový spoj a vytvořit rozebiratelné spojení dvou kusů. Příkladem bude model příruby. K ní si vymodelujeme víko, které bude společně se šroubovým spojem tvořit sestavu.
Kapitoly:
Modul Sestavy nabízí několik příkazů. Mimo příkazu Vložit komponentu obsahuje i Vazby určené pro skládání sestavy z jednotlivých dílů (pro nejlepší zavazbení je potřeba aplikovat více vazeb).
Vkládání jednotlivých dílů probíhá z vlastní knihovny součástí (součásti, které jsme sami vytvořili) nebo z knihoven třetích stran, tedy ze součástí zpravidla normalizovaných (šrouby, matice, podložky apod.). Za vlastní knihovnu je považována složka na disku, do které si součásti ukládáme. V modulu sestavy lze do jisté míry i skicovat a upravovat 3D skici.
Postup pro vymodelování víka
1. Založte nový dokument iso metric part.par a vyberte příkaz Kružnice středem ze záložky Domů. Nakreslete kružnici o průměru 120 mm
2. Ze záložky Domů zvolte příkaz Vybrat, klikněte do vytvořené kružnice, poté na šipku směrující ven
3. Tažením myší vytvořte objemové těleso o velikosti 5 mm
4. Ze záložky Domů → Tělesa vyberte příkaz Díra. V plovoucím okně Možnosti díry nastavte velikost díry na 10 mm a hloubku 5 mm, poté vytvořte díru na ose Z
5. Chytrou kótou definujte velikost odsazení od středu na hodnotu 45 mm

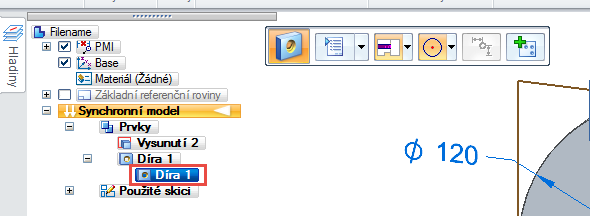

6. Ve stromovém modelu klikněte na Díra 1 a ze záložky Domů → Pole vyberte Kruhové
7. Kurzorem najeďte na hranu víka a počkejte na vazbu Soustředná, poté výběr potvrďte
8. Zadejte počet děr 8. Následně víko zaoblete z obou stran příkazem Zaoblení ze záložky Tělesa
9. Soubor uložte na disk pod názvem viko_priruba.par (pro pojmenování dokumentů však doporučujeme volit unikátní název → například 2016-11-01)
Postup pro modul Sestava
1. Založte nový dokument iso metric assembly.asm, tím se dostane do prostředí pro skládání komponent
2. Ze záložky Domů → Sestavit vyberte příkaz Vložit komponentu
3. V levé části monitoru se zobrazí Knihovna součástí s předem definovanou složkou. Kliknutím na ikonku označenou červenou šipkou se dostanete do domácí složky, kde naleznete model víka. Pokud tomu tak není, kliknutím na rolovací políčko vyberte požadovanou složku
4. Dvojklikem otevřete model víka a pokračujte vyhledáním a vložením modelu příruby
5. Ze záložky Domů → Sestavit vyberte příkaz Souosé
6. Najeďte kurzorem k jednomu z otvorů na víku, zobrazí se oranžová osa. Označte ji a postup opakujte pro otvor na přírubě → díry se zarovnají, vytvoří se soustředná vazba
7. Pro zajištění souososti všech ostatních otvorů je nutné příkaz opakovat, například na spodních otvorech (zvolit lze libovolný otvor)
8. Ze záložky Domů → Sestavit vyberte příkaz Proti sobě
9. Zvolte plochy, které jsou proti sobě, a dokončete operaci
10. Sestava je zavazbená
Soubor sestavy si uložte. Sestavu dokončíme podle návodu Jak na sestavu #2, kde vložíme šrouby a matice.
