Tažení objemu
09. 07. 2021
V dnešním návodu si ukážeme funkci Tažení objemu. Tuto funkci využijete při tvorbě tvarově komplikovaných tvarů, drážek, křivek apod. Lze ji, ale efektivně použít i jako demonstrace dráhy frézovacího nástroje, kdy funkce vytvoří v objemovém tělese vyříznutí pomocí pohybujícího se tělesa rotačního nástroje podél trajektorie. Těleso rotačního nástroje během svého pohybu podél trajektorie odstraňuje objem.
K tvorbě Vyříznutí tažením tělesa jsou zapotřebí dvě tělesa. Nástroj je definován jako samostatné těleso. V našem návodu si ukážeme, jak vytvořit dráhu frézovacího nástroje ve tvaru spirály – k tomu využijeme dalších funkcí jako jsou Přidat těleso a Šroubovice.
Použití funkce Tažení objemu:
1. Založte nový dokument iso metric part.par
2. Jako první těleso nakreslíme nástroj – jednoduchou zaoblenou válcovou frézu. Obrys nakreslete pomocí příkazu Čára
3. Příkazem Rotovat vytvořte objemové těleso
4. Ze záložky Domů → Tělesa vyberte příkaz Přidat těleso
5. Tabulku potvrďte tlačítkem OK

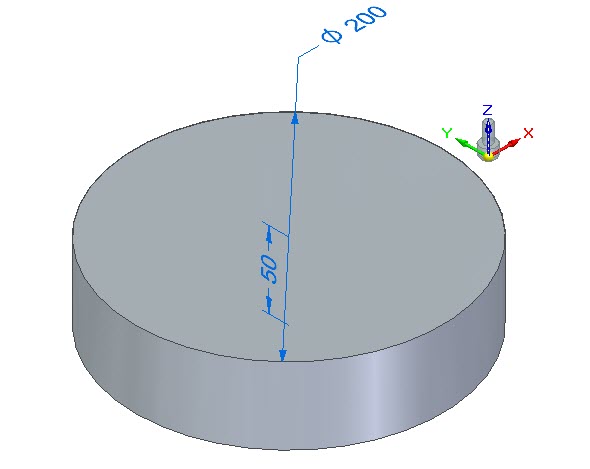

6. Vytvořte druhé objemové těleso, které bude sloužit jako polotovar o rozměrech 200 × 50 mm
7. Ze záložky Tvorba ploch → Křivky vyberte příkaz Šroubovice a na polotovar nakreslete trajektorii
8. Klikněte na polotovar, nastavte parametry šrubovice a potvrďte tlačítkem Zavřít

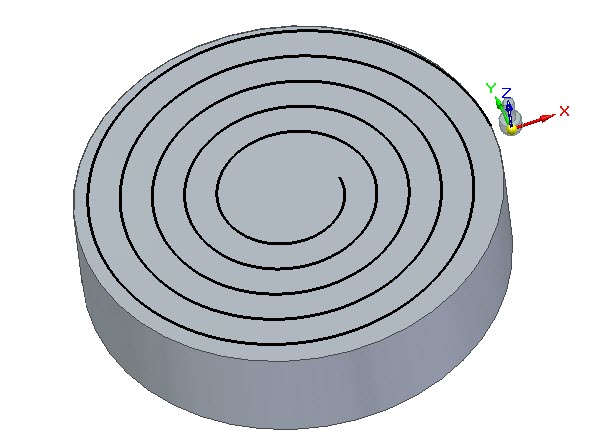

9. Na povrchu polotovaru se vytvoří šroubovice
10. Pro vyříznutí tělesa tažením vyvolejte funkci Vyříznutí tažením tělesa ze záložky Domů → Tělesa
11. V prvním kroku označte vytvořenou spirálu a potvrďte pravým tlačítkem
12. V dalším kroku označte objemové těleso (frézu) a potvrďte pravým tlačítkem
13. Označte osu nástroje
14. Vyříznutí tažením tělesa je hotové. Funkce odebrala objem ve tvaru nástroje podle předem stanovené trajektorie
