Jak vymodelovat matici
16. 02. 2021
Mezi základní rozebiratelné spojení patří šroub s maticí. Ukažme si postup, jak vymodelovat matici M10.
Kapitoly:
Postup modelování matice
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/1.png)
1. Založte nový dokument iso metric part.par a vyberte příkaz Kružnice středem
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/2.png)
2. Nakreslete kružnici o průměru 17 mm
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/3.png)
3. Z kružnice vytvořte objemové těleso o tloušťce 10 mm
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/4.png)

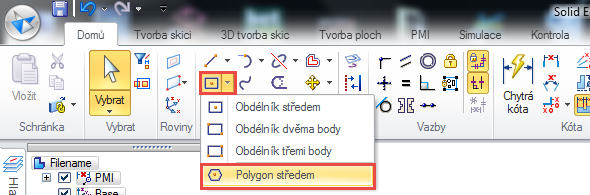

4. Ze záložky Domů → Kreslit vyberte příkaz Polygon středem a vepište polygon do kružnice
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/5.png)
5. Zaoblete obě hrany velikostí 3 mm
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/6.png)
6. Ze záložky Tvorba ploch → Plochy vyberte příkaz Vysunutí
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/7.png)
7. Vyberte naskicovaný polygon a potvrďte zeleným tlačítkem
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/8.png)
8. V plovoucím okně zvolte možnost Vysunutí → Nesymetricky
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/9.png)
9. Nejprve táhněte kurzor směrem nahoru a proveďte vysunutí větší než 10 mm – například 12 mm. Nastavte krok na 2 mm
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/10.png)
10. Poté táhněte směrem dolů o 2 mm
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/11.png)
11. Po potvrzení pravým tlačítkem se objeví další možnost plovoucího okna → označte Vysunutí – uzavřít konce
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/12.png)
12. Ze záložky Domů → Tělesa vyberte příkaz Průnik
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/13.png)
13. Jako první zvolte těleso matice
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/14.png)
14. Za druhé označte obal matice, tím se ořízne její konečný tvar. Matici M10 přidejte závit podle našeho návodu.
![](/file/wisiwig/images/SE/Vyuka_Sold_Edge/matice/15.png)
15. Hotový model matice
Chcete-li si vymodelovat i šroub – pro dokončení sestavy rozebiratelného spojení šroubu s maticí – pokračujte návodem Jak vymodelovat šroub.
